mm/m 激光线平直度
外壳防护等级
抗冲击等级
小时以上使用寿命

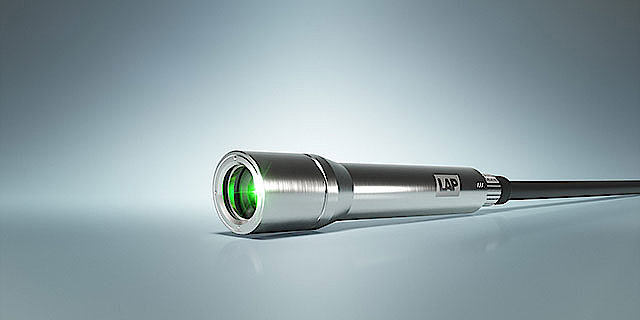

XtrAlign HD 系列的二极管激光仪经过精心设计，可在严苛的工业环境中进行日常使用。不锈钢防水外壳可保护激光二极管、电子电路和精密光学部件。光学部件有不同的张角，还可以在不使用工具的情况下聚焦。光斑大小或线宽可以进行调整。在调焦过程中，激光线的位置不会发生改变。LAP 广域电源符合全球使用标准。
播放视频
您是否需要能够在沙漠或海上使用的激光仪？不妨试试 LAP XtrAlign 系列。它拥有工业级的 IP67 防护等级。为了保证激光的透射率和精度，使用时需确保光束出口镜片的洁净。
所谓IK10，是动能抗冲击能力的超高等级。为了验证这一点，我们用5公斤的钢锤进行自由落体撞击测试，在连续承受5次如此猛烈的冲击后，XtrAlign激光仪依然稳定运行。它是否足够坚固？结果不言而喻。
根据适合应用的最小宽度，将光斑、十字线或激光线调整至尽可能最亮。更改投影距离后，无需使用工具即可进行重新调整。
按照您的应用场景自由选择激光线的长度。以尽可能低的激光等级获得最大亮度。激光束终止于工作区域内，不向外散射，提高安全性。
| 型号 | 激光功率 | 线长度* @80° | 激光类别 @80° | @40° | @30° | @20° | @10° | |
| LAP 1 HDL | 1 mW | 最长 1 m | 1 | 1 | 1 | 1 | 1 | |
| LAP 3 HDL | 3 mW | 最长2 m | 1 | 1 | 2 | 2 | 2 | |
| LAP 5 HDL | 5 mW | 最长 4 m | 1 | 2 | 2 | 2 | 2 | |
| LAP 10 HDL | 10 mW | 最长 6 m | 2 | 2M | 2M | 2M | 2M | |
| LAP 15 HDL | 15 mW | 最长 10 m | 2 | 2M | 2M | 2M | 2M | |
| LAP 30 HDL | 30 mW | 最长 20 m | 2M | 3R | 3R | 2M | 3R |
* 标准光学部件，线长度取决于环境光线、表面之上的高度、角度
| 型号 | 激光功率 | 激光类别 @62° | 激光类别 @38° | |||||
| LAP 1 HDX | 1 mW | 1 | 1 | |||||
| LAP 3 HDX | 3 mW | 1 | 1 | |||||
| LAP 5 HDX | 5 mW | 2 | 1 | |||||
| LAP 10 HDX | 10 mW | 2M | 2 | |||||
| LAP 15 HDX | 15 mW | 2M | 2 | |||||
| LAP 30 HDX | 30 mW | 2M | 2M |
| 型号 | 激光功率 | 激光类别 | ||||||
| LAP 1 HDP | 1 mW | 2 | ||||||
| LAP 3 HDP | 3 mW | 3R | ||||||
| LAP 5 HDP | 5 mW | 3R | ||||||
| LAP 10 HDP | 10 mW | 3B | ||||||
| LAP 15 HDP | 15 mW | 3B | ||||||
| LAP 30 HDP | 30 mW | 3B |
| 激光类型 | 二极管 | |||||||
| 波长 | 635 nm | |||||||
| 激光颜色 | 红色 | |||||||
| 散度 | 0.5 mrad | |||||||
| 激光功率 | 1 到30 mW |
| 工作电压（直流） | 12 到30 VDC | |||||||
| 工作电压（交流） | 15 到20 VAC | |||||||
| 功耗 | < 200 mA | |||||||
| 连接器 | M 12，4 核 |
| 外壳防护等级 | IP 67 | |||||||
| 抗冲击性能 | IK 10 | |||||||
| 维度 | 长度：140 mm × ø 25 mm（正面）/20 mm（背面） | |||||||
| 重量 | 220 g | |||||||
| 环境条件 | -10 到+40 ℃，35% 到90% 的相对湿度（无冷凝） |
播放视频
熟悉 XtrAlign 系列的激光仪及其特有功能。
